مونو پمپ های اسکرو افقی مدل PH076S04 جزو مونو پمپ های اسکرو فشار بالا می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی شش اینچ جزو مونو پمپ های اسکرو سری PH076 است.
مشخصات فنی
| فشار کاری | 18 - 24 BAR |
| ظرفیت | 10/2 - 20/2 M3/H |
| توان مصرفی | 11 - 18/5 Kw |
| سرعت دوران | 167 - 265 RPM |
| مواد جامد | 0 - 4/5 MM |
| وزن | 715 - 968 Kg |

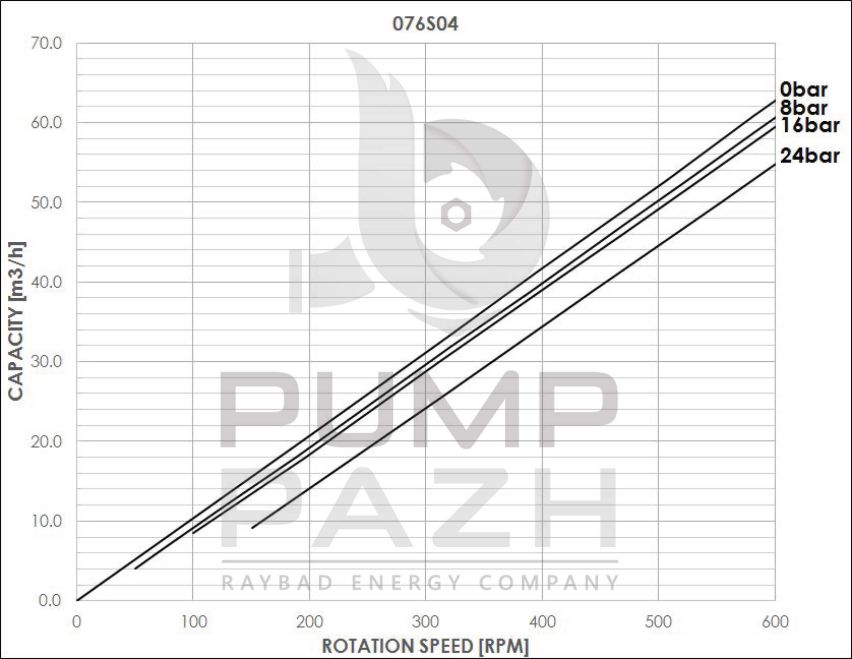

مشخصات عملکردی
نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.
مشخصات ابعادی
- ابعاد مونو پمپ های افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:
| PH076 SERIES | L | D | D1 | Out., DN | L1 | D2 | d |
| 076S01 | 1550 | 350 | 270 | 150 | 419 | 168 | 75 |
| 076S02 | 1550 | 350 | 270 | 150 | 791 | 168 | 75 |
| 076S03 | 1580 | 400 | 300 | 150 | 1163 | 168 | 76 |
| 076S04 | 1580 | 400 | 300 | 150 | 1535 | 168 | 76 |
| 076L01 | 1550 | 350 | 270 | 150 | 791 | 168 | 75 |
مشخصات هندسی
مونو پمپ های اسکرو مدل PH076S04، با روتور تک لوب و استاتور چهار طبقه طراحی و تولید می شوند.
