مونو پمپ های اسکرو افقی مدل PH021S01 جزو مونو پمپ های اسکرو فشار پایین می باشد که بیشتر در کاربردهای عمومی انتقال سیال و تخلیه مخازن مورد استفاده قرار میگیرد. این مونو پمپ اسکرو با خروجی یک اینچ جزو مونو پمپ های اسکرو سری PH021 است.
مشخصات فنی
| فشار کاری | 0 - 4 BAR |
| ظرفیت | 0/6 - 1/5 M3/H |
| توان مصرفی | 0/55 - 1/1 Kw |
| سرعت دوران | 525 - 828 RPM |
| مواد جامد | 0 - 0/9 MM |
| وزن | 27 Kg |

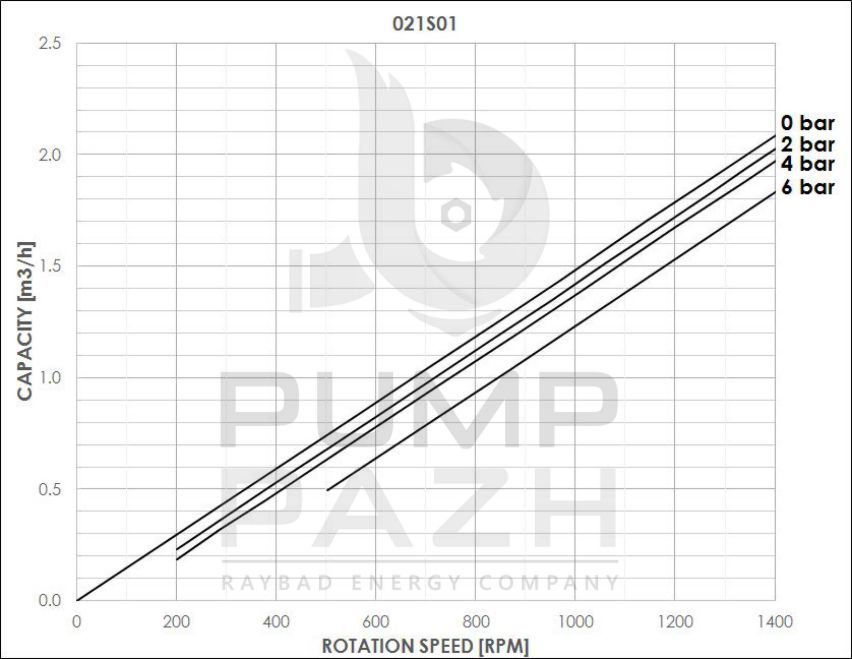

مشخصات عملکردی
نتایج عملکردی برای این نوع مونو پمپ اسکرو بر اساس تست های انجام شده با سیال آب در دمای ۲۰ درجه سانتیگراد بدست آمده است.
مشخصات ابعادی
- ابعاد مونو پمپ های اسکرو افقی سری PH پمپ پاژ به شرح زیر می باشد. لازم به ذکر است در صورتی که تغییری در نوع سیستم آب‌بندی، نوع اتصالات، شرایط عملکردی خاص و یا طرح های سفارشی مدنظر باشد امکان تغییر در این ابعاد وجود دارد:
| PH021 SERIES | L1 | L2 | L3 | Out., DN | L4 | D | d |
| 021S01 | 260 | 200 | 840 | 25 | 112 | 51 | 20 |
| 021S02 | 260 | 200 | 940 | 25 | 212 | 51 | 20 |
| 021S04 | 260 | 250 | 1350 | 25 | 412 | 51 | 21 |
| 021L01 | 260 | 200 | 940 | 25 | 212 | 51 | 20 |
مشخصات هندسی
مونو پمپ های اسکرو مدل PH021S01، با روتور تک لوب و استاتور تک گام طراحی و تولید می شوند.
